Aluskermit ja -katteet
Aluskermien ja -katteiden tehtävänä on estää vesikatteen saumoista tai muista epäjatkuvuuskohdista läpi päässeen veden kulkeutuminen yläpohjarakenteisiin.
Yleisimmät katemateriaalit ja niiden alusrakenteet
Yleisimmät katemateriaalit, kuten pelti-, tiili- ja osa huopakatteista, vaativat varmistavaksi kerrokseksi aluskatteen tai aluskermin, joka vastaanottaa varsinaisen vesikatteen alapuolisen kosteusrasitteen. Esimerkiksi bitumikaton aluskate tai aluskermi estää vesikatteen saumoista tai muista epäjatkuvuuskohdista läpi päässeen veden kulkeutumisen yläpohjarakenteisiin.
Aluskatteet voidaan asentaa joko kiinteälle alustalle tai kattotuolien päälle roikkuviksi. Aluskatteen tehtävä on ohjata aluskatteen päälle päässyt vesi räystäslinjojen ulkopuolelle. Aluskatteet voivat myös sitoa alapuolista kosteusrasitusta itseensä (kondensiosuojatut aluskatteet) tai läpäistä vesihöyryä ja kosteutta (diffuusioavoimet aluskatteet).

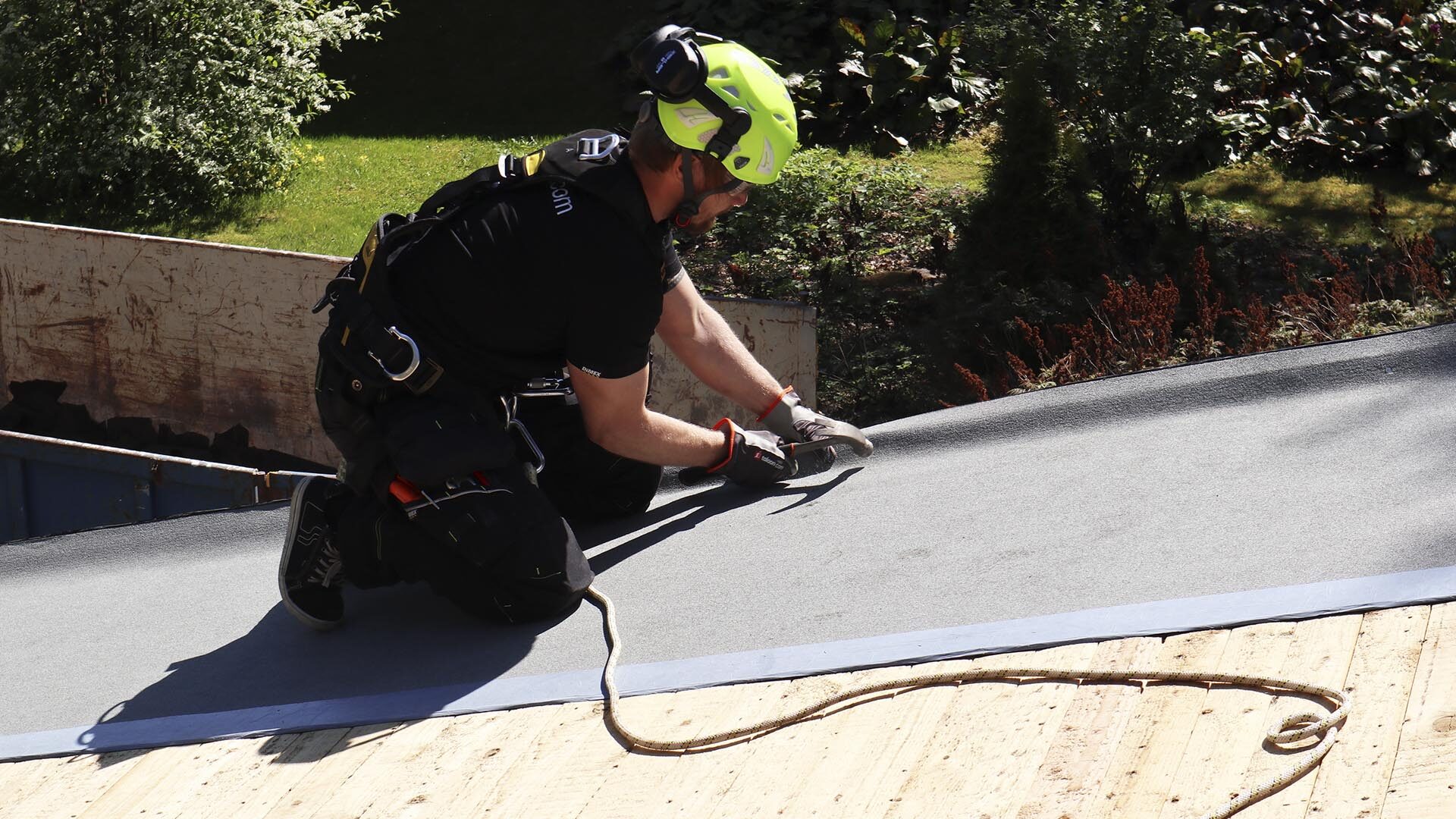

Aluskermi asennetaan aina kiinteälle alustalle. Aluskermin tehtävä on estää varsinaisen vesikatteen läpi päässeen kosteuden kulkeutuminen yläpohjarakenteisiin ja eristeisiin. Bitumisia aluskermejä on hiekkapintaisia ja kangaspintaisia. Kangaspintaisten aluskermien erityispiirre on, että niiden päälle voidaan asentaa metallinen saumakate suoraan ilman erillistä aluskermin ja vesikatteen välistä tuuletustilaa. Hiekkapintaisten tai pintasirotteellisten kermien päälle asennetaan tuuletusrimat ja ruoteet, kun vesikatteena toimii pelti- tai tiilikate. Bituminen vesikate, kuten kattolaatat, asennetaan suoraan aluskermin päälle.
Aluskermi kattolaattakatoille
Kattolaattakatot tarvitsevat aina alleen aluskermin. Bitumikattolaatat asennetaan suoraan aluskermin päälle. Kermin valintaan vaikuttavat katon muoto ja jyrkkyys sekä vesikatteen asennusajankohta.
Kattolaattakatoilla yleisimpiä kermejä ovat hiekkapintaiset itseliimautuvat kermit. Näissä kermeissä tukikerroksena toimii joko lasikuitu- tai polyesteritukikerros. Lasikuitutukikerrokselliset kermit (esim. Katepal XtraBase) vaativat, että vesikate asennetaan heti aluskermin asennuksen jälkeen.
Polyesteritukikerrokselliset kermit (esim. Katepal SuperBase Grip Green ja Katepal HeavyBase) ovat mekaanisilta ominaisuuksiltaan vahvempia kermejä.
Polyesteritukikerroksella vahvistetut kermit soveltuvat erityisen hyvin monimuotoisille katoille, sillä ne kestävät asennusvaiheen kuormitusta paremmin. Mekaanisesti vahvat Katepal SuperBase Grip Green ja Katepal HeavyBase voidaan jättää ilman vesikatetta jopa talven yli, mikä mahdollistaa joustavamman asennusaikataulun.
Katepal SuperBase Grip Green -kermissä on lisäksi karhea Grip-sirotepinta, joka vähentää liukastumisriskiä katolla ja helpottaa vesikattotöitä erityisesti jyrkillä katoilla, parantaen näin työturvallisuutta.
Aluskermin valintataulukko kattolaattakatoille
| Katepal XtraBase (AKK2) | Katepal SuperBase Grip Green (TL3/AKE) | Katepal HeavyBase (TL2/AKE) | Katepal LiteBase 500 (AKK1) | Katepal SteelBase (AKE) | Katepal K-MS 170/3700 | |
|---|---|---|---|---|---|---|
|
Kaltevuus jyrkempi kuin 1:5 |
X |
X |
(x) |
(x) |
(x) |
(x) |
|
Vaativat ja monimuotoiset kohteet |
|
X |
(x) |
(x) |
(x) |
(x) |
X = suositeltava
(x) = soveltuva
Kondenssisuojatut aluskatteet (AKV)
Roikkuvia kondenssisuojattuja aluskatteita (AKV) käytetään epäjatkuvien katteiden alla jyrkillä katoilla. Loivemmilla katoilla tulee kiinnittää erityistä huomiota aluskatteen tiiviyteen. Tiiviyttä parantavat itseliimautuvat saumat, jotka tuovat myös rakennusaikaista turvaa, jos vesikate asennetaan ilman sääsuojaa.
Kondenssisuojattu aluskate sitoo alapuolelta, esimerkiksi yläpohjarakenteista, tulevan kosteuden alapinnan kondenssisuojaan. Aluskatteen alapinnan tuuletus on varmistettava toimivassa yläpohjarakenteessa. Tuuletuksen avulla aluskatteen alapintaan sitoutunut kosteus poistuu rakenteista. Tämä edellyttää riittäviä ilmareittejä katon alaosasta ja poistumisaukkoja katon ylimpiin kohtiin. Lisäksi kondenssisuojatun aluskatteen ja eristepinnan väliin on jätettävä riittävä tuuletustila, jonka korkeus riippuu katon jyrkkyydestä.
Diffuusioavoimet aluskatteet (AKD)
Diffuusioavoimet aluskatteet asennetaan suoraan lämmöneristeen päälle. Näiden aluskatteiden vesihöyrynläpäisykyky on suunniteltu niin, että höyryn kulkeutuminen sen läpi on mahdollisimman vähäistä. Vesihöyrynvastus ilmoitetaan yleensä Sd-arvolla, joka kertoo materiaalin vesihöyrynvastuksen ilmapatsaan korkeutena metreissä. Esimerkiksi aluskatteen Sd-arvon ollessa 0,2 se vastustaa vesihöyryn kulkeutumista yhtä paljon kuin 0,2 metrin paksuinen ilmakerros.
Diffuusioavoimia aluskatteita voidaan käyttää myös roikkuvina. Tällöin tulisi huomioida AKV-luokan vaatimukset aluskatteelle. Käytettäessä diffuusioavoimia aluskatteita roikkuvina voidaan eristepinnan ja aluskatteen välistä tuuletustilaa pienentää. Tämä mahdollistaa esimerkiksi korjauskohteissa pienemmät räystäsrakenteiden korotukset tai paksummat lämmöneristeet.
Aluskermit (AKE, AKK1, AKK2)
Aluskermi asennetaan aina kiinteälle alustalle. Sen tehtävänä on toimia varmistavana kerroksena vesikatteen alla aluskatteen tavoin. Usein alusrakenteena on puurakenteinen alusta, joka toimii myös alapuolista kosteusrasitetta tasaavana kerroksena. Alusrakenteen ja eristekerroksen väliin on jätettävä toimiva tuuletustila, jonka korkeus riippuu katon jyrkkyydestä.
Aluskermejä on saatavilla useita erilaisia käyttötarkoituksesta riippuen. Kaikki aluskermit kiinnitetään mekaanisesti alustaan, ja vuotien limitykset tiivistetään tuotteen ominaisuuksista riippuen. Liimareunaisissa aluskermituotteissa limitysten tiivistys tapahtuu itseliimautuvin saumoin, kun taas tulityönä asennettavissa tuotteissa kermi ja sen saumat hitsataan kiinni liekillä polttamalla.
Aluskermin tekniset ominaisuudet, kuten tukikerros, kokonaispaino ja bitumin määrä vaikuttavat sen mekaaniseen kestävyyteen ja määrittelevät sen aluskateluokan. Aluskateluokkia on kolme:
- AKE-luokka: Vahvin ja kestävin, soveltuu haastavimpiin ja monimuotoisimpiin kohteisiin.
- AKK1-luokka: Keskivahva, sopii tavanomaisiin rakenteisiin.
- AKK2-luokka: Heikoin ja vähiten kestävä, tarkoitettu kevyempiin ja vähemmän vaativiin kohteisiin.
Aluskermin ominaisuudet ja kiinnitystapa määrittävät sen käyttötarkoituksen. Haastaviin ja monimuotoisiin kohteisiin suositellaan aina valitsemaan mahdollisimman vahva ja luotettava aluskermi.
Aluskermi tai -kate tiilikatteelle
Tiilikate, epäjatkuvana katteena, vaatii aina aluskatteen tai aluskermin lisäsuojaksi. Tiilikatteen alla voidaan käyttää roikkuvia aluskatteita kattokaltevuuksiin asti, jotka ovat vähintään 1:3. Tätä loivemmilla katoilla suositellaan käytettäväksi kiinteälle alustalle asennettavaa bitumista aluskermiä.
Tuulisissa tai muuten vedenpainetta kattopintaan aiheuttavissa tilanteissa vesi kulkeutuu helposti tiilikatteen saumoista läpi. Tästä syystä tiilikatteilla aluskatteen tai aluskermin toimivuus korostuu erityisesti. Vesilukottomien tiilikatteiden (esim. savitiilet) yhteydessä tulee aina käyttää kiinteälle alustalle asennettavaa aluskermiä, jotta kosteus ei pääse vaurioittamaan yläpohjan rakenteita.
Aluskermin tai -katteen valintataulukko betonitiilikatteelle
| Katepal SuperBase Grip Green (TL3/AKE) | Katepal HeavyBase (TL2/AKE) | Katepal LiteBase 500 (AKK1) | Katepal LiteBase 500 (AKV) | Katepal VentBase (AKV) | Katepal SteelBase (AKE) | Katepal K-MS 170/3700 | |
|---|---|---|---|---|---|---|---|
|
Kaltevuus jyrkempi kuin 1:4 |
X |
X |
X |
X |
X |
X |
X |
|
Kaltevuus loivempi kuin 1:4 (kuitenkin vähintään 1:5) asennettava kiinteä alusta ja aluskemi |
X |
X |
X |
|
|
X |
X |
X = suositeltava
(x) = soveltuva
Aluskermin tai -katteen valintataulukko savitiilikatteelle
| Katepal SuperBase Grip Green (TL3/AKE) | Katepal HeavyBase (TL2/AKE) | Katepal LiteBase 500 (AKK1) | Katepal LiteBase 500 (AKV) | Katepal VentBase (AKV) | Katepal SteelBase (AKE) | Katepal K-MS 170/3700 | |
|---|---|---|---|---|---|---|---|
|
Lukkiutumaton (minimikaltevuus 1:3, asennettava kiinteä alusta ja aluskermi) |
X |
X |
X |
|
|
X |
X |
|
Lukkiutuva (minimikaltevuus 1:4) |
X |
X |
X |
X |
X |
X |
X |
X = suositeltava
(x) = soveltuva
Aluskermi peltikatteille
Peltikatteille on ominaista suuri lämmönjohtavuus, mikä johtaa siihen, että ne välittävät ulkopuolisen kylmyyden myös alapintaansa. Tämä voi aiheuttaa pellin alapinnalla olevan ilmamassan kosteuden tiivistymistä (kondenssia) katteen alapintaan. Jyrkillä katoilla kosteutta voidaan ohjata pois yläpohjasta roikkuvilla aluskatteilla. Loivilla katoilla vesikatteen alle suositellaan aina kiinteälle alustalle asennettavaa aluskermiä.
Hiekka- ja sirotepintaisten kermien yhteydessä peltikate tulee erottaa aluskermin pinnasta puurakenteilla, kuten rimoituksilla ja ruoteilla. Kangaspintaisten kermejen päälle peltikate voidaan kuitenkin asentaa ilman erillistä tuuletusväliä. Kangaspinta suojaa pellin alapintaa ja ehkäisee sen vaurioitumista, vaikka pellin lämpö- ja muut liikkeet aiheuttaisivat rasitusta katteen pinnalle.
Aluskermin tai -katteen valintataulukko peltikatteelle kiinteällä alustalla
| Katepal SuperBase Grip Green (TL3/AKE) | Katepal HeavyBase (TL2/AKE) | Katepal LiteBase 500 (AKK1) | Katepal LiteBase 500 (AKV) | Katepal VentBase (AKV) | Katepal SteelBase (AKE) | Katepal K-MS 170/3700 | |
|---|---|---|---|---|---|---|---|
|
Saumattu metallikate, jyrkempi kuin 1:7 |
X |
X |
X |
X |
X |
X |
X |
|
Saumattu metallikate, kaltevuus 1:7 – 1:10 |
X |
X |
X |
|
|
X |
X |
|
Lukkosaumakate jyrkempi kuin 1:7 |
X |
X |
X |
X |
X |
X |
X |
|
Profiilipeltikate minimikaltevuus 1:4 |
X |
X |
X |
X |
X |
X |
X |
|
Peltikate kiinteällä alustalla ilman erillistä tuuletusväliä aluskermin ja peltikatteen välillä |
|
|
X |
|
|
X |
X |
X = suositeltava
(x) = soveltuva
